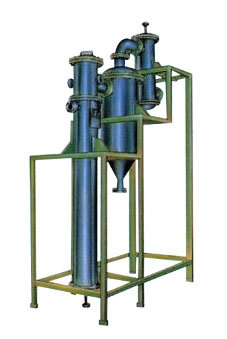

升(降)薄膜蒸发器

        升膜式蒸发器

        升膜式蒸发器又称爬升膜蒸发器,它依据虹吸泵原理操作,根据在沸腾过程中产生的蒸汽气泡的升力,液体和蒸汽并流向上流动,同时,产生的蒸汽量增加,从而,在管壁上产生流动的膜,即液体向上“爬”。并流向上运动有肋于在液体中产生高度的湍流。

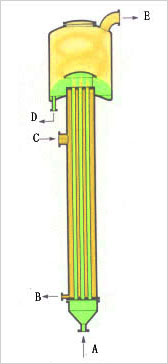

         这种蒸发器的特征是具有长的加热管(约为5~7M),但加热室和沸腾室之间的温度差也必须大,否则,蒸汽流的能量不足于输送液体和产生爬升的膜。                  A:物料进口         B:冷凝水出口         C:蒸汽进口         D:浓缩液出口         E:二次蒸汽出口        降膜式蒸发器         在降膜蒸发器中,液体和蒸汽向下并流流动,需浓缩的液体预热至沸腾温度,均匀的液膜通过蒸发器顶上的液体分布装置进入加热管,在沸腾温度下向下流动并部分蒸发,往下运动引入的重力因并流的蒸汽流不断加强。

         在降膜式蒸发器中,将液体充分润湿加热面对装置的无故障操作是极其重要的。如果加热面没有充分润湿,将发生局部干壁和结壳,最糟糕的情况是加热管会被完全堵塞。在临界情况下,润湿速率随蒸发器效数的增加或划分而增加,因此,应保持单程操作的优点。在这种操作方式下,液体和加热面的接触时间几乎是恒定的,通常每一程为几秒种。

         除了管材尺寸以外,选择合适的液体分布装置对获得完全润湿非常重要,下图例举的是两种液体分布装置。由于加热管中液体量低且流速快,产品停留时间颇为短暂,因此,可以极其温和地蒸发热敏性物料。
